本日は、昨日のブログの続きです。
「カーブ階段のある大屋根styleの家」の基礎工事編。
昨日のブログでは、地業までお伝えしました。

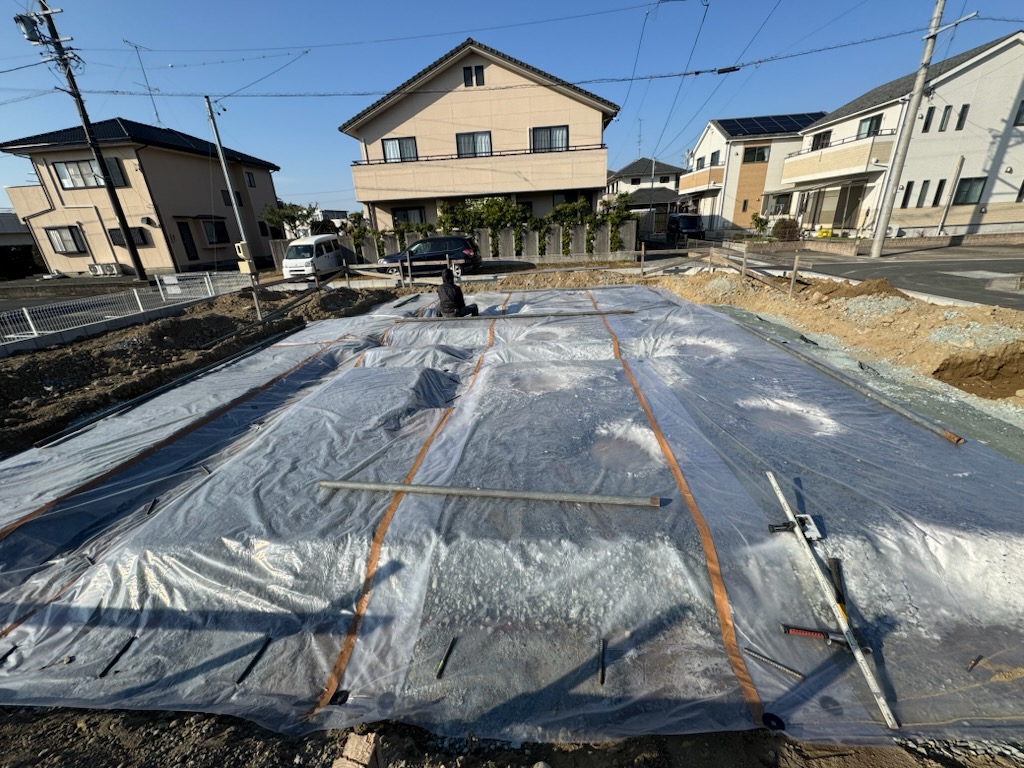

地面に砕石を敷いて転圧を終えたら、防湿シートを敷きます。
基礎の形状に合わせて、防湿シートを敷きます。
この後の工程が、立ち合えなかったのですが…
捨てコンクリートと呼ばれる強度は関係のないコンクリートを打設します。
捨てコンクリートとは、型枠の墨を出すために打つコンクリートのこと。

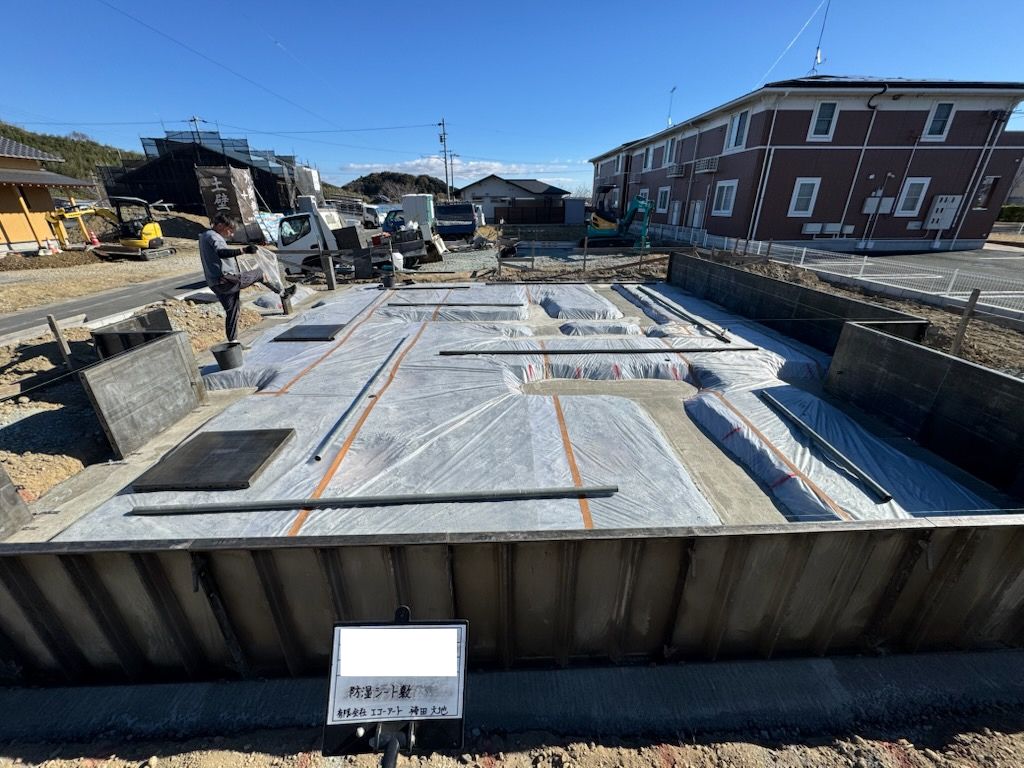

下の写真で、防湿シートの上にコンクリートが打設されているのが
お分かり頂けると思います。
これが捨てコンクリート。
上の写真は、保管用にホワイトボードを入れて撮っている写真。
ブログ用のホワイトボード抜きの写真は、撮り忘れていたようです( ;∀;)
昨日のブログの糸も、この型枠と通りが揃うものになります。
なので、昨日の遣り方というのはめっちゃ重要なんですよね。

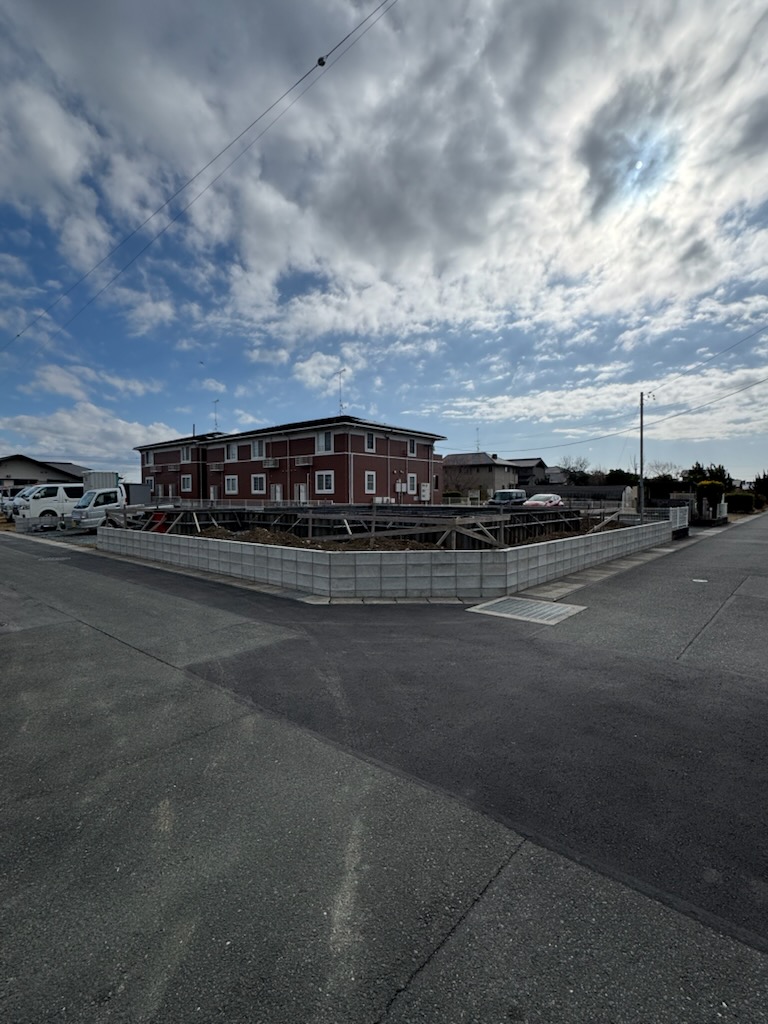

型枠が組まれて、遣り方をやってある現場を見ると…
基礎工事やっているなぁ～という感じがするのは、僕だけでしょうか？
型枠を組んでしまうと、次は鉄筋組み作業になるわけですが…
写真がありませんｗ
いきなり、配筋写真になってしまいますが…

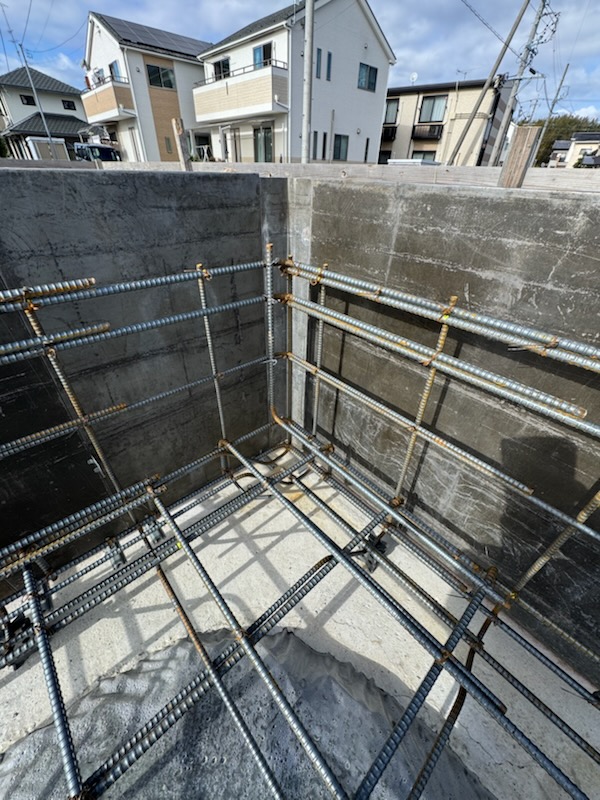

こんな感じで鉄筋が組まれています！
ここで、１つ鉄筋のルールをお伝えします。
それが、本日のブログのタイトルにもなっている「定着」について。
まずは、こちらの写真をご覧ください。
鉄筋には、必ず継手と呼ばれる部分が発生してきます。
まず、鉄筋自体のＭＡＸの長さは１２ｍです。
ただ、運搬のことを考慮すると１２ｍは現実的ではありません。
住宅の場合、長くても６ｍ程度ではないかと思います。
長さは、あまり関係なく継手は必ずできてしまいます。
その継手部分を、４０ｄ以上、継ぎ重ねなければいけません。
鉄筋がコンクリートから抜け出すのを防ぎ、力を伝える適切な長さであるというのが理由です。
４０ｄというのは、ルールとしてあり、ｄ=鉄筋の太さ です。
住宅では、D１３の鉄筋をよく使うので、４０×１３ミリ=５２０ミリの
定着長さが必要になります。

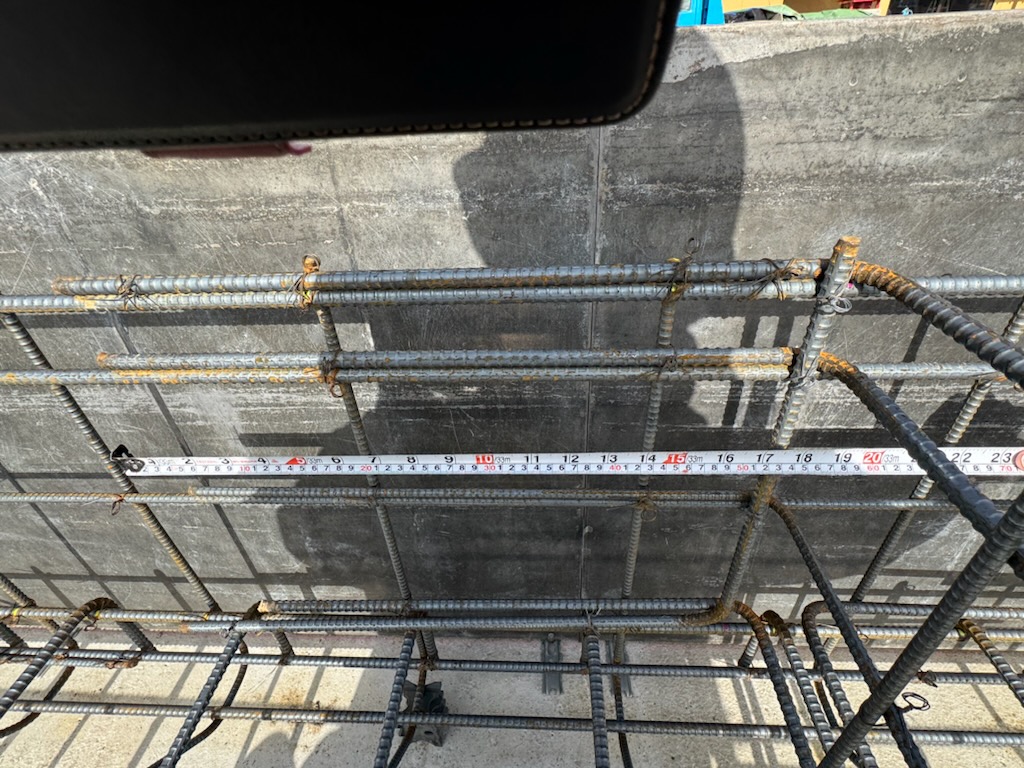

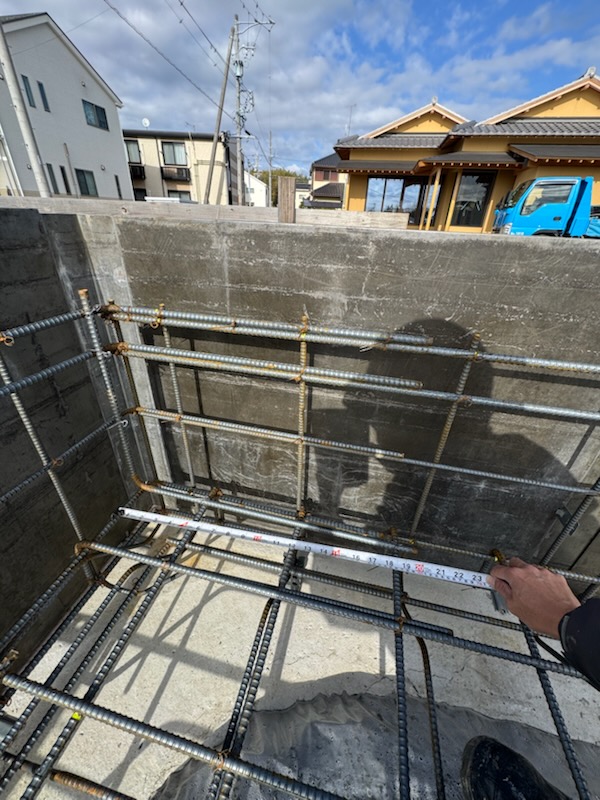

写真ですと、ものすごく見にくいですが…定着長さは全部OKでした。
上の写真のスケールの上の鉄筋は、Ｄ１３であり、スケール下の鉄筋はＤ１０です。
鉄筋の継手箇所は、実はものすごくたくさんあります。

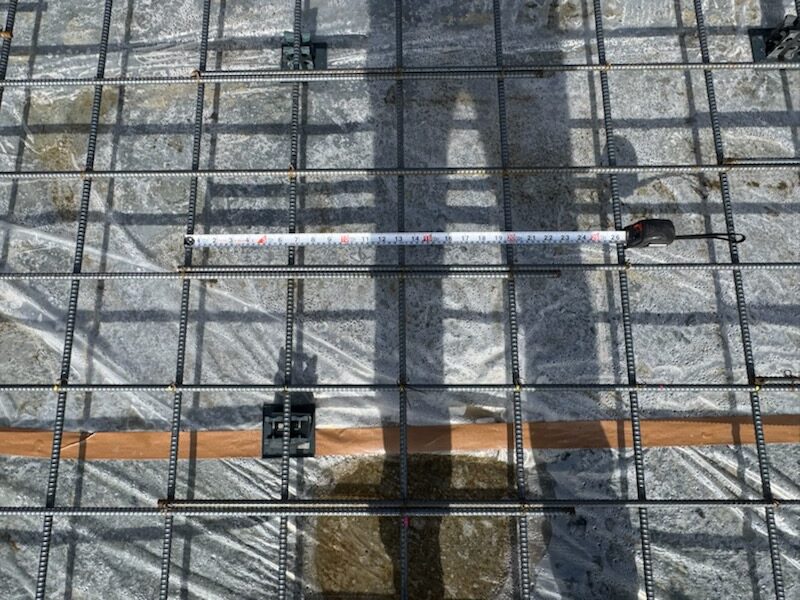

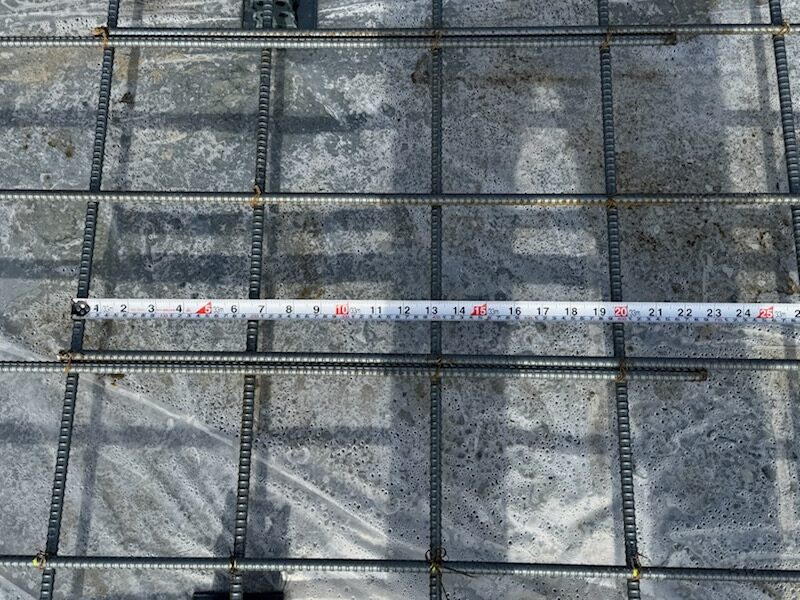

他にも…ベース部分にもあったりしますね！
こちらもOK。
この定着長さ(４０ｄ)は、配筋においてとても重要なことです。
これだけでも、覚えておく価値はあるかと思います。
建築を習い始める時の、基礎です。
部位によって、４０ｄではないところもあったりしますので
全てが４０ｄというわけではありませんけどね。
ということで、本日は定着についてお伝えしました。
定着は、建築基準法で決められていることの１つ。
最重要単語の１つです。
英語のテストで例えるなら、Do you ～という文法くらい重要ですｗ
ぜひ、頭の片隅に置いて頂ければと思います。
